АПвП-35 1×150/25 mm² — XLPE orta gərginlik kabeli
АПвП-35 1×150/25 mm² — alüminium damarlı, çarpaz bağlı polietilen (XLPE) izolyasiyalı, mis ekranlı və polietilen xarici örtüklü bir damarlı orta gərginlik kabelidir. АПвП və АПвЭгП fərqli kabel markalarıdır: istehsalçı təsdiqləmədən АПвП üçün uzununa su keçirməzlik iddia edilmir.
| Marka | АПвП-35 1×150/25 |
|---|---|
| Gərginlik sinfi | 35 kV |
| Damar sayı | 1 |
| Damar materialı | Alüminium |
| Damarın kəsiyi | 150 mm² |
| Mis ekranın nominal kəsiyi | 25 mm² |
| İzolyasiya | Çarpaz bağlı polietilen (XLPE) |
| Xarici örtük | Polietilen (PE) |
| Nominal tezlik | 50 Hz |
| Damarın uzunmüddətli maksimal temperaturu | +90 °C |
| Qısaqapanmada maksimum damar temperaturu | +250 °C |
| İstismar temperaturu (istinad) | −60…+50 °C |
| Əvvəlcədən qızdırmadan çəkilmə temperaturu (istinad) | −20 °C-dən aşağı olmamalı |
| Bir damarlı kabelin minimum əyilmə radiusu (istinad) | xarici diametrin ən azı 15 misli |
| Çəkilmə | Mexaniki mühafizə ilə torpaqda; əlavə yanğından mühafizə tədbirləri ilə havada |
| İstehsalçı | Təchizatdan əvvəl dəqiqləşdirilir |
Vacib: temperatur göstəriciləri və çəkilmə şərtləri 10–35 kV seriyası üçün istinad xarakterlidir. Faktiki xarici diametr, kütlə, cərəyan yükü, su keçirməzlik, sertifikatlar və baraban uzunluğu təchizatçı ilə yoxlanmalıdır.
İstinad mənbəyi (VIKAB pasportu deyil): АПвП 10, 20, 35 kV.
Texniki kataloq göstəriciləri
| Marka | АПвП-35 1×150/25 |
|---|---|
| Nominal gərginlik | 35 kV |
| Alüminium damar | 150 mm² |
| Mis ekran | 25 mm² |
| Damarın uzunmüddətli temperaturu | +90 °C |
| Qəza rejimində damar temperaturu | +130 °C |
| Qısaqapanmada damar temperaturu | +250 °C |
| “Elektrokabel” kataloqu üzrə hesabi xarici diametr | 42 mm |
| “Elektrokabel” kataloqu üzrə hesabi kütlə | 1673 kq/km |

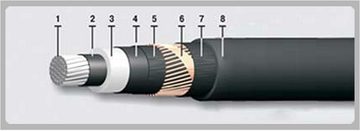

Göstəricilər “Elektrokabel” istehsalçı kataloqu (səh. 62) üzrə məlumat xarakterlidir, təchiz olunan partiyanın texniki pasportunu əvəz etmir. Cərəyan yükləri çəkilmə üsulu, temperatur və digər şərtlərə görə yoxlanmalıdır. Kabel şəkli şərtidir, miqyasda deyil.
Qiymət sorğu əsasında
Qiymət, mövcudluq və çatdırılma müddəti sorğu ilə dəqiqləşdirilir. Miqdarı metr ilə yazın.
