N2XH / NHXMH — halogensiz mis kabellər

Marka və ölçü, mm²	Təchizatçı	Mövcudluq	Qiymət soruş
NHXMH 2×1.5	ICG Supply	Mövcudluğu dəqiqləşdirin	Qiymət soruş

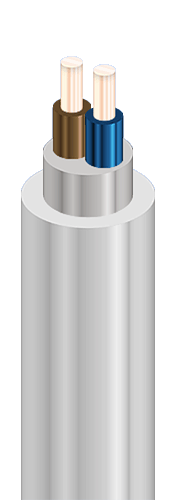

NHXMH-J 2×2.5	ICG Supply	Mövcudluğu dəqiqləşdirin	Qiymət soruş

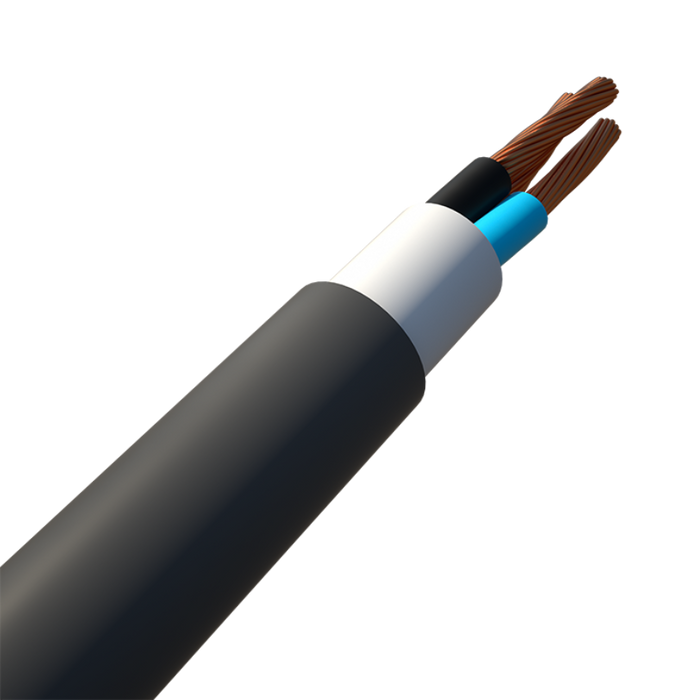

NHXMH-J 2×4	ICG Supply	Mövcudluğu dəqiqləşdirin	Qiymət soruş

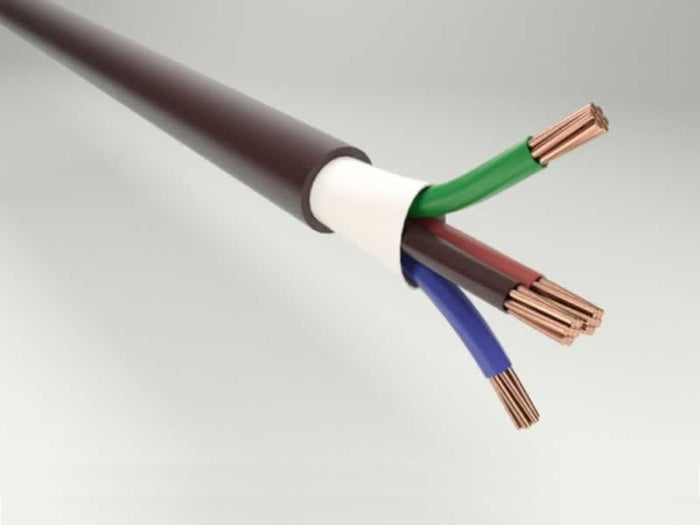

NHXMH-O 2×6	ICG Supply	Mövcudluğu dəqiqləşdirin	Qiymət soruş

NHXMH texniki məlumatları

Mövcud NHXMH məhsul kartlarının məlumatları. N2XH xüsusiyyətləri seçilmiş icraya görə dəqiqləşdirilir.

Marka və ölçü	Nominal gərginlik, kV	İzolyasiya qalınlığı, mm	Havada cərəyan, A	Torpaqda cərəyan, A	Min. əyilmə radiusu, mm	Xarici diametr, mm	Kütlə, kg/km
NHXMH 2×1.5	0.66	0.5	25	31	34.8	8.7	120
NHXMH-J 2×2.5	0.66	0.5	34	40	38	9.5	150
NHXMH-J 2×4	0.66	0.6	45	52	43.6	10.9	210
NHXMH-O 2×6	0.66	0.6	56	64	47.6	11.9	270

İş temperaturu: −50 … +50 °C. Cərəyan qiymətləri məhsul kartlarından götürülüb. Yol verilən cərəyan çəkiliş şəraitindən asılıdır və layihə üçün yoxlanmalıdır.

N2XH texniki göstəriciləri — məlumat üçün

YUZHCABLE kataloqundan istinad göstəriciləri. Təchiz edilən kabelin istehsalçısı və texniki pasportu ayrıca təsdiqlənməlidir. N2XH-1 adlandırılmış mallarla uyğunluq da əlavə yoxlanılır.

Damarlar × kəsik, mm²	İzolyasiya, mm	Xarici diametr Ø, mm (≈)	Çəki, kq/km (≈)	20°C-də müqavimət, Om/km	Havada cərəyan, A	Torpaqda cərəyan, A*
N2XH 2×1.5	0.7	12	120	12.1	25	31
N2XH 2×2.5	0.7	12	150	7.41	34	40
N2XH 2×4	0.7	13	190	4.61	45	52
N2XH 2×6	0.7	14	290	3.08	56	64
N2XH 2×10	0.7	15	380	1.83	78	86
N2XH 2×16	0.7	16	550	1.15	104	112

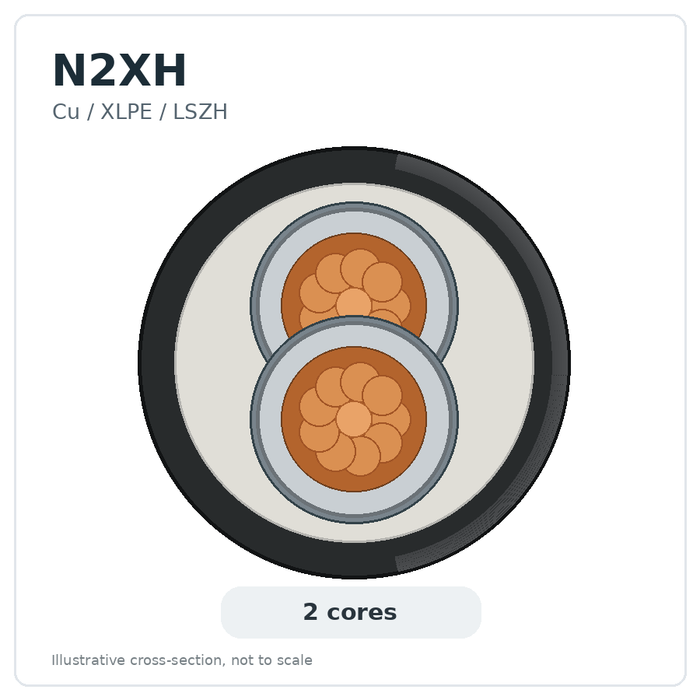

N2XH 2×25	0.9	18	840	0.727	141	144
N2XH 3×1.5	0.7	12	140	12.1	25	31
N2XH 3×2.5	0.7	13	180	7.41	34	40
N2XH 3×4	0.7	14	230	4.61	45	52
N2XH 3×6	0.7	15	320	3.08	56	64

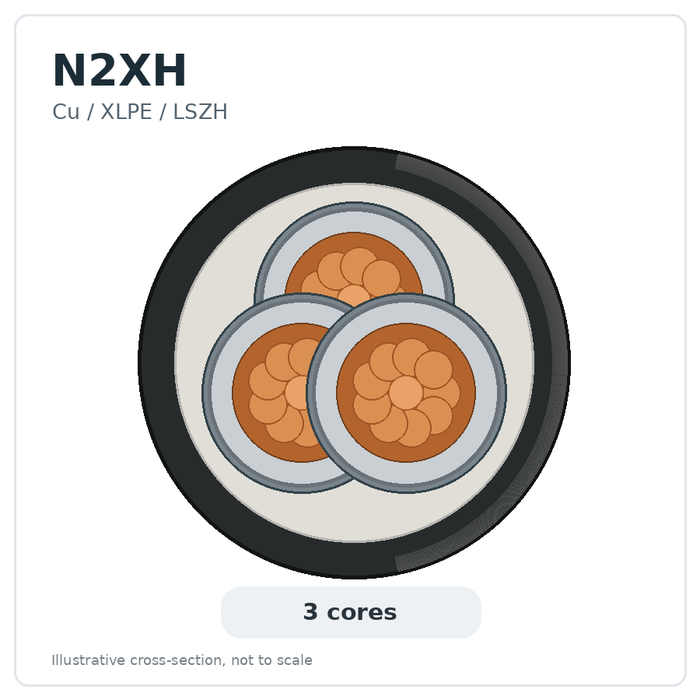

N2XH 3×25	0.9	21	1080	0.727	141	144
N2XH 4×1.5	0.7	12	170	12.1	23	28
N2XH 4×2.5	0.7	13	220	7.41	31	37
N2XH 4×4	0.7	15	290	4.61	41	48
N2XH 4×6	0.7	16	390	3.08	52	59
N2XH 4×10	0.7	18	590	1.83	72	79
N2XH 4×16	0.7	21	860	1.15	96	104

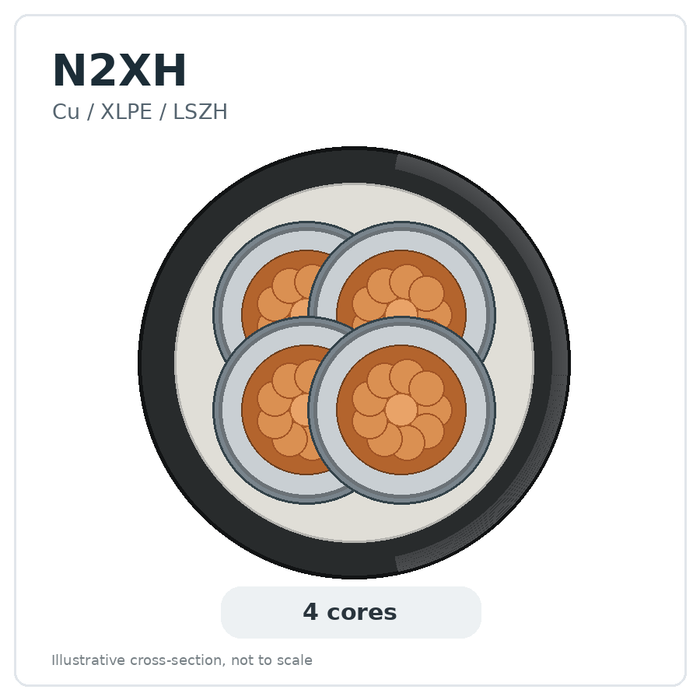

N2XH 4×25	0.9	25	1360	0.727	131	133
N2XH 5×1.5	0.7	13	190	12.1	23	28
N2XH 5×2.5	0.7	14	250	7.41	31	37
N2XH 5×4	0.7	16	340	4.61	41	48

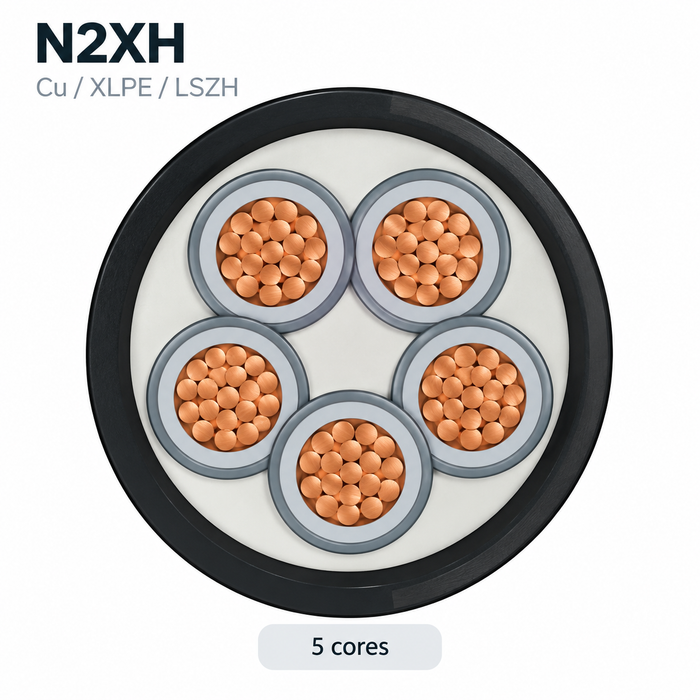

N2XH 5×6	0.7	17	470	3.08	52	59
N2XH 5×10	0.7	20	720	1.83	72	79
N2XH 5×16	0.7	23	1050	1.15	96	104
N2XH 5×25	0.9	25	1580	0.727	131	133
N2XH-1 1×16	0.7	9	220	1.15	139	175
N2XH-1 1×25	0.9	11	330	0.727	188	228
N2XH-1 1×35	0.9	12	430	0.524	230	274
N2XH-1 1×50	1.0	13	560	0.387	281	325
N2XH-1 1×70	1.1	15	780	0.268	356	399
N2XH-1 1×95	1.1	17	1040	0.193	440	478
N2XH-1 1×120	1.2	18	1300	0.153	514	546
N2XH-1 1×150	1.4	21	1580	0.124	591	614
N2XH-1 1×185	1.6	23	1960	0.0991	685	695

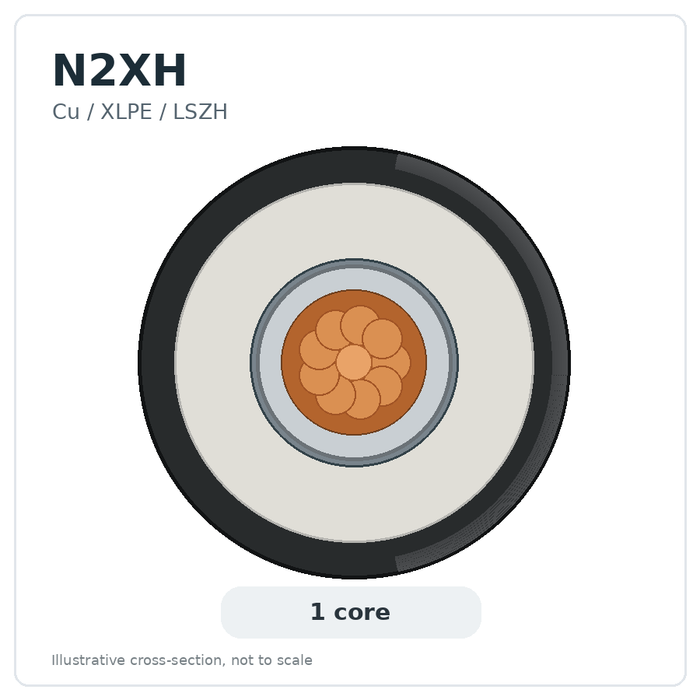

N2XH-1 1×240	1.7	24	2510	0.0754	821	812
N2XH-1 3×16/10	0.7/0.7	19	770	1.15/1.83	104	112
N2XH-1 3×25/16	0.9/0.7	22	1170	0.727/1.15	141	144
N2XH-1 3×35/16	0.9/0.7	24	1480	0.524/1.15	172	173
N2XH-1 3×50/25	1.0/0.9	28	2030	0.387/0.727	209	205
N2XH-1 3×70/35	1.1/0.9	32	2800	0.268/0.524	265	253
N2XH-1 3×95/50	1.1/1.0	36	3760	0.193/0.387	327	304
N2XH-1 3×120/70	1.2/1.1	41	4830	0.153/0.268	381	347
N2XH-1 3×150/70	1.4/1.1	44	5650	0.124/0.268	437	391
N2XH-1 3×185/95	1.6/1.1	48	7050	0.0991/0.193	504	442
N2XH-1 3×240/120	1.7/1.2	56	9330	0.0754/0.153	598	515

Hesablama şərtləri: hava +25°C; torpaq +15°C, 0,7 m dərinlik, 1,2 K·m/W istilik müqaviməti. Bir damarlı kabel üçün sabit cərəyan (d.c.) göstəriciləri verilib. Torpaqda yalnız qoruyucu boru/kanal içində quraşdırılmalıdır. *Layihə üçün faktiki quraşdırma şərtlərini ayrıca hesablayın.

YUZHCABLE · N2XH · Cables, Wires, Cords and Conductors, pp. 60–63 · HD 604 / HD 627 / IEC 60502-1 · 0.6/1 kV.
